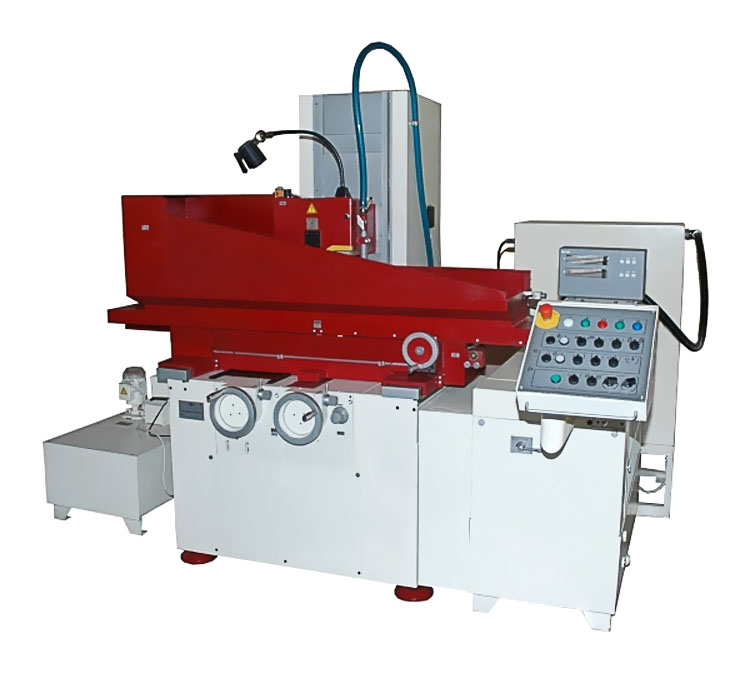

Плоскошлифовальный станок ОШ-550

Плоскошлифовальный станок ОШ-550

Станок шлифовальный модели ОШ-550 оборудован крестовым столом и горизонтальным шпинделем. Предназначен для высокоточной обработки поверхностей методом плоского шлифования.

Приспособление для профилирования круга позволяет обрабатывать уступы, пазы и профильные поверхности. Доступна опция шлифования торцом круга.

  • чугунная станина обеспечивает высокую степень жесткости и виброустойчивости;
  • станок имеет высокие показатели точности и чистоты обработки;
  • узлы подач смонтированы на шарико-винтовых парах, это обеспечивает отсутствие люфта и плавное позиционирование;
  • полностью автоматизированные рабочие движения;

Доступен в 2 исполнениях - 30 (без УЦИ), 31 (с УЦИ). Комплектуется системой охлаждения с насосом СОЖ и гидростанцией привода стола и смазки.

Технические характеристики шлифовального станка ОШ-550

Наименование параметра Величина
Класс точности станка по ГОСТ 8-82 В
Размеры зеркала стола (BxL), мм 320 x 630
Параметры точности, достигаемые на образце изделии:

- размер образца изделия, мм

- плоскостность, мкм

- параллельность, мкм

- шероховатость поверхности, обработанной периферией круга, Ra


380 x 150 x 120

4

5


0,16
Рабочие подачи:

- стола, метров/минуту

- суппорта, мм/ход

- шлифовальной головки, мм


2…30

0,3…40

0,002…0,08
Наибольшие перемещения, мм

- стола

- суппорта


670

385
Наибольшая масса устанавливаемой заготовки (вместе с приспособлением и электромагнитной плитой) 270
Наибольшее расстояние от зеркала стола от оси шпинделя, мм 650
Размеры шлифовального круга
(DxHxd), мм
300 x 40 x 127
Мощность главного привода, кВт 7,5
Габаритные размеры, мм

- длина

- ширина

- высота


2715

2105

2140
Масса, кг 3400
