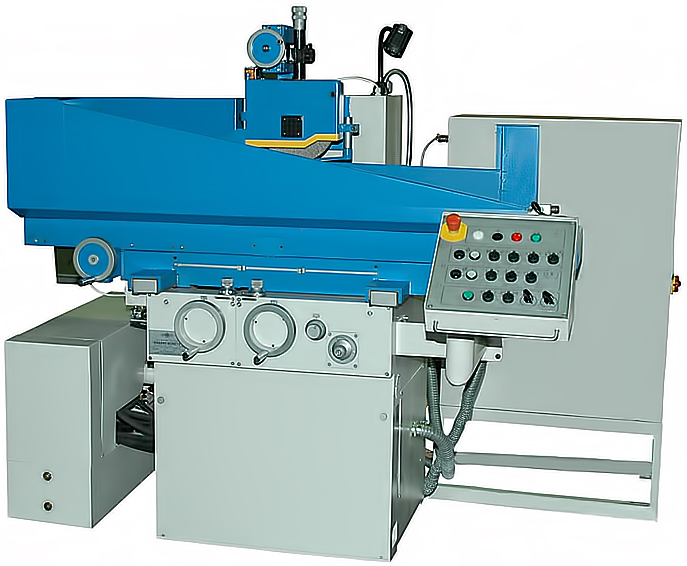

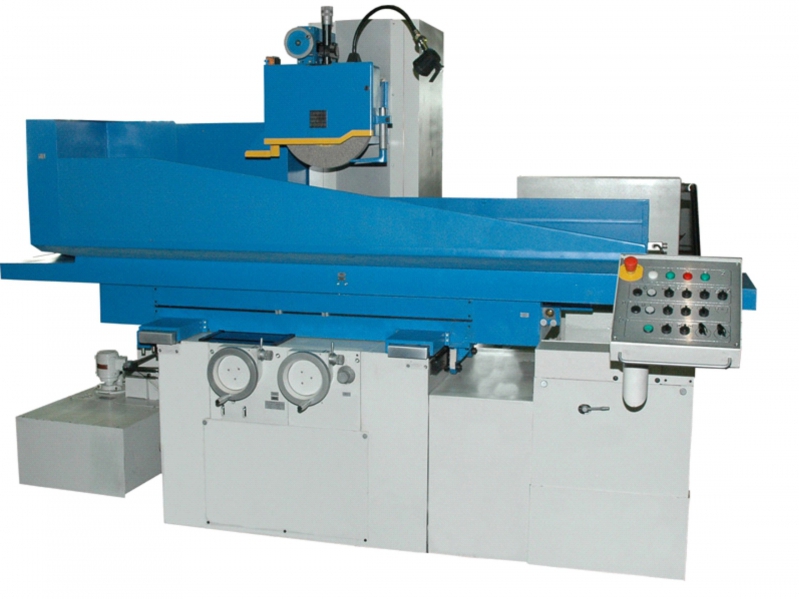

Плоскошлифовальный станок ОШ-400 (ОРША-40110)
Станок шлифовальный модели ОШ-400 (ОРША-40110) оборудован крестовым столом и горизонтальным шпинделем. Предназначен для высокоточной обработки поверхностей методом плоского шлифования.
Приспособление для профилирования круга позволяет обрабатывать уступы, пазы и профильные поверхности. Доступна опция шлифования торцом круга.
- чугунная станина обеспечивает высокую степень жесткости и виброустойчивости;
- станок имеет высокие показатели точности и чистоты обработки;
- узлы подач смонтированы на шарико-винтовых парах, это обеспечивает отсутствие люфта и плавное позиционирование;
- полностью автоматизированные рабочие движения;
Доступен в 3 исполнениях - 40 (без УЦИ), 41 (с УЦИ), 21 (с командоконтроллером). Комплектуется системой охлаждения с насосом СОЖ и гидростанцией привода стола и смазки.
Технические характеристики шлифовального станка ОШ-400 (ОРША-40110)
Наименование параметра |
Величина |
исполнение 40 без УЦИ
(Орша-40110) |
исполнение 41 c УЦИ
(Орша-40110) |
Класс точности станка по ГОСТ 8-82 |
В |
Размеры зеркала стола (BxL), мм |
400 x 1100 |
Параметры точности, достигаемые на образце изделии:
- размер образца изделия, мм
- плоскостность, мкм
- параллельность, мкм
- шероховатость поверхности,
обработанной периферией круга, Ra |
600 x 150 x 120
4
5
0,16 |
Рабочие подачи:
- стола, метров/минуту
- суппорта, мм/ход
- шлифовальной головки, мм |
1…25
0,3…40
0,002…0,008 |
Наибольшие перемещения, мм
- стола
- суппорта |
1160
445 |
Наибольшая масса устанавливаемой заготовки (вместе с приспособлением и электромагнитной плитой) |
400 |
Наибольшее расстояние от зеркала стола до оси шпинделя, мм |
650 |
Размеры шлифовального круга (DxHxd), мм |
400 x 80 x 127 |
Мощность главного привода, кВт |
7,5 |
Габаритные размеры, мм
- длина
- ширина
- высота |
3800
2540
2140 |
Масса, кг |
4150 |
