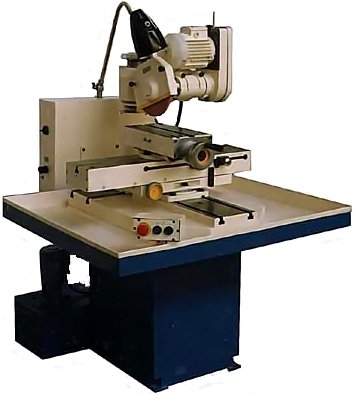

Универсально-заточной станок ВЗ-384
Станок заточной ВЗ-384 предназначен для заточки и доводки основных видов деревообрабатывающего инструмента. Станок затачивает следующие виды инструмента:
- дисковые пилы - простые и твердосплавные по передней и задней грани
- простые и фасонные фрезы (в т. ч. по копиру)
- фасонные и пазовые фрезы по передней грани
- плоские ножи с прямолинейной и фасонной режущей кромкой
- металлорежущий инструмент.
Исполнение станка - настольное. Диаметр абразивного круга 150/200 мм. В дополнительную комплектацию входят тумба и система охлаждения. Станок комплектуется фланцем и кожухом для круга 200 мм, приспособлением для правки круга и установки центров, светильником и набором инструмента.
Технические характеристики заточного станка ВЗ-384
Наименование параметра |
Величина |
Наибольший диаметр изделия, устанавливаемого в центровых бабках, мм |
200 |
Наибольшая длина изделия, устанавливаемого в центровых бабках, мм |
400 |
Наибольшая длина обрабатываемой поверхности, мм |
250 |
Наибольший диаметр шлифовального круга, мм - типа 1 по ГОСТ 2484-83 - остальных типов |
200
150 |
Наибольшее перемещение продольного стола, мм |
280 |
Наибольшее перемещение поперечного стола, мм |
100 |
Наибольшее вертикальное перемещение шлифовальной бабки, мм |
100 |
Наибольший угол поворота продольного стола на основании |
не ограничен |
Наибольший угол поворота шлифовальной головки в горизонтальной и в вертикальной плоскостях |
не ограничен |
Мощность привода главного движения, кВт |
0,55 |
Габаритные размеры станка, мм (длина x ширина x высота) |
1080 x 750 x 300 |
Масса станка (без приспособлений, поставляемых за отдельную плату), кг |
300 |
Комплектация заточного станка ВЗ-384:
- станок в сборе;
- фланец и кожух для круга 200 мм.;
- приспособление для линейной правки круга и установки центров ВЗ-318.П5;
- светильник;
- набор слесарно-монтажного инструмента;
- руководство по эксплуатации.
